1. Przyjęto zasadę do ustalenia DN rury ochronnej = + 100mm do DN rury przewodowej.
Przykładowe wzajemne zależności; DN63/DN160, DN90/DN200, DN110/DN200, DN160/DN250.
2. Średnice typowych rur osłonowych wraz z ich grubością ścianki przedstawiono w załączniku nr.1.

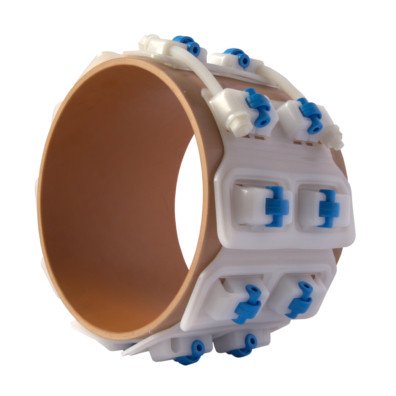

3. Wysokość płozy określa się korzystając ze wzoru
h wysokość obliczeniowa = ( D1 - D2 ) : 2
H rzeczywista wysokość płozy = h - s
Gdzie: D1 - średnica wewnętrzna rury osłonowej, D2 - średnica zewnętrzna rury przewodowej,
H - rzeczywista wysokość płozy [mm],
s - LUZ (zawsze s > 0). Wolna przestrzeń pomiędzy górą płozy a wewnętrzną średnicą rury osłonowej.
Wartość s podana w kalkulatorze doboru płóz, w przypadku rur PE wartość musi być większa jak grubość
wewnętrznej wylewki zgrzewu doczołowego rur PE.
4. Okreśenie ilości obwodów na dany przepust wyznacza się ze wzoru:
Ilość obwodów = L : 1,5+ 3 sztuki
Gdzie: L - długość przepustu w metrach, 3 sztuki - dodajemy aby na początku i końcu przepustu zamontować po dwa obwody płóz.
5. Zalecenia dla typowych przypadków:
a) stosowanie podwójnych obwodów płóz na początku i końcu przepustu,
b) stosowanie do zamknięcie przepustów manszetami typu N lub U,
c) każdy odcinek rury kielichowej powinien być podparty na co najmniej 2 obwodach.
